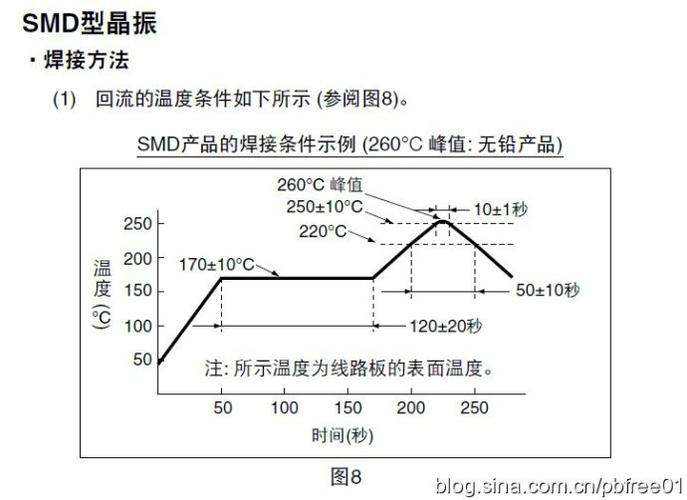

回流焊接技術(shù)，作為一種關(guān)鍵的電子組裝工藝，通過精確控制溫度曲線來實(shí)現(xiàn)高質(zhì)量的焊接效果。溫度曲線，作為這一過程的核心，直觀展現(xiàn)了PCB板在回流焊爐內(nèi)經(jīng)歷的溫度變化，對(duì)最終焊接質(zhì)量起著決定性作用。若忽視溫度曲線的優(yōu)化設(shè)置，極易導(dǎo)致焊接不良，影響產(chǎn)品整體性能。

根據(jù)所使用的錫膏特性、PCB板上的元器件及其材料，需定制化設(shè)定溫度曲線。這種個(gè)性化設(shè)置確保了在不同PCB和環(huán)境下，焊接過程都能達(dá)到最佳狀態(tài)。值得注意的是，所監(jiān)測(cè)的溫度曲線實(shí)際上是PCB板上的溫度，而非爐膛內(nèi)的溫度，這要求極高的精度和細(xì)致的調(diào)控。

回流焊的基本原理可簡(jiǎn)述為：PCB板依次通過升溫、保溫、焊接和冷卻四個(gè)區(qū)域。在升溫區(qū)，焊錫膏中的溶劑蒸發(fā)，助焊劑潤濕焊盤與元件引腳；保溫區(qū)確保PCB與元件充分預(yù)熱，避免突然高溫?fù)p壞；焊接區(qū)則使焊錫膏熔化，形成牢固的焊點(diǎn)；最后，在冷卻區(qū)焊點(diǎn)凝固，完成焊接。

根據(jù)貼片方式的不同，回流焊流程可分為單面貼裝與雙面貼裝。單面貼裝涉及預(yù)涂錫膏、貼片（手工或自動(dòng)）、回流焊及后續(xù)檢查；而雙面貼裝則需對(duì)A、B兩面分別進(jìn)行上述操作，增加了工藝的復(fù)雜性和挑戰(zhàn)性。

此外，PCB焊盤鍍層厚度也是影響焊接質(zhì)量的關(guān)鍵因素。若鍍層過薄，特別是在高溫下錫量不足，將導(dǎo)致焊接不良。通常建議焊盤表面錫厚應(yīng)大于100μ''，以確保焊接的可靠性和穩(wěn)定性。

綜上所述，回流焊接技術(shù)通過精細(xì)的溫度曲線控制，結(jié)合適當(dāng)?shù)墓に嚵鞒毯透哔|(zhì)量的PCB設(shè)計(jì)，實(shí)現(xiàn)了電子元器件的高效、可靠連接。
