1 AMC16系列多回路監控裝置

1.1概述

    單相多回路監控裝置AMC16-1E6主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并可對各個回路的開關狀態集中監測和顯示，以上各參量還可通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。一個單相多回路監控裝置AMC16-1E6就能實現對多個回路的電參量的測量和開關狀態的監測，大大方便了系統的接線、安裝、調試；節約了用戶的投資，降低了系統成本。

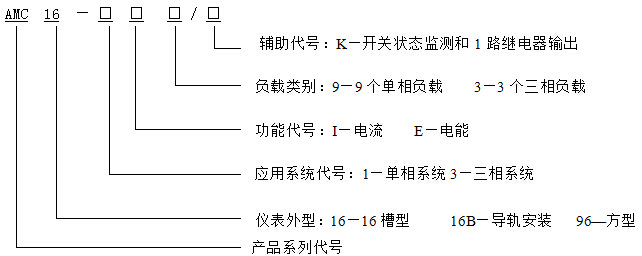

1.2單相多回路監控裝置AMC16-1E6型號說明

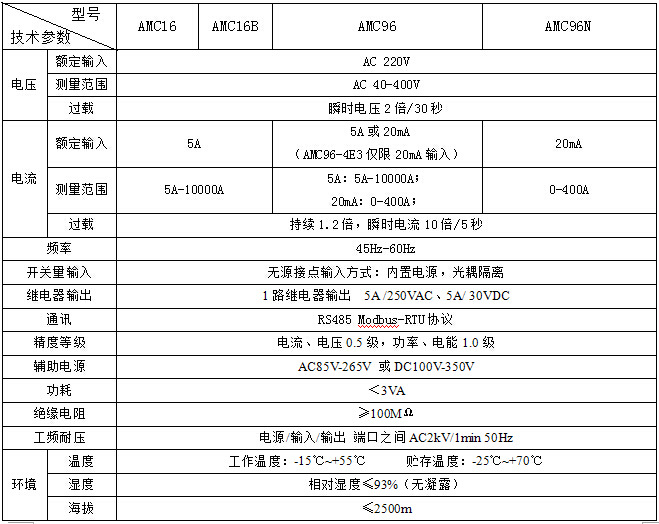

1.3單相多回路監控裝置AMC16-1E6技術指標

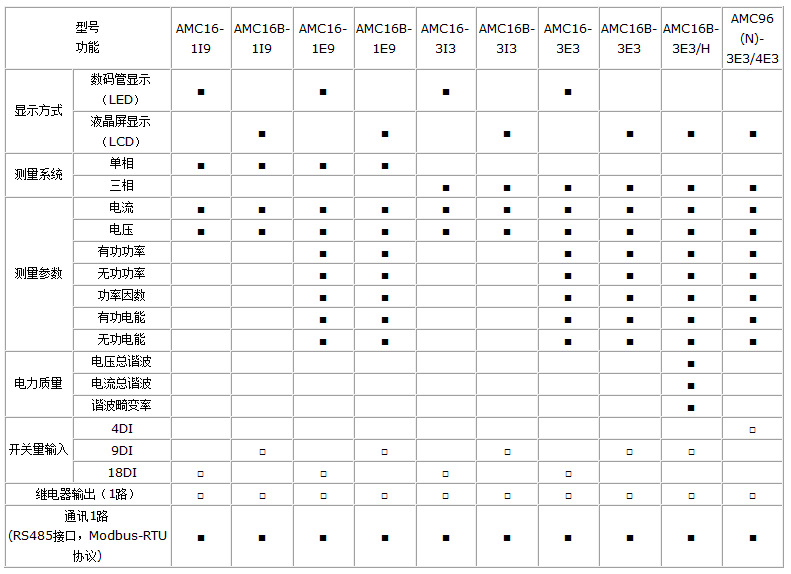

1.4產品規格

注：“■”為標配功能，“□”為選配功能。

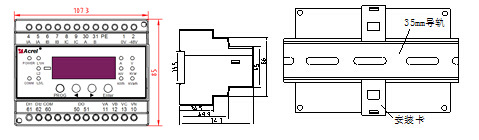

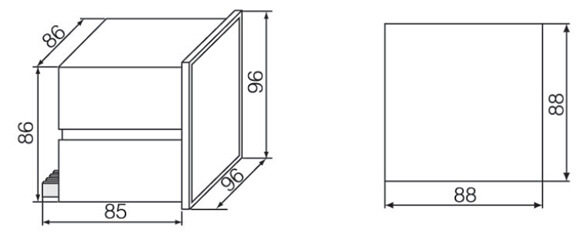

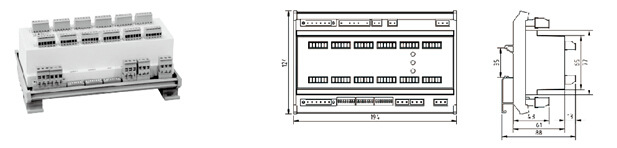

1.5 外形及尺寸(單位：mm)

● 單相多回路監控裝置AMC16-1E6

● AMC16B多回路監控裝置

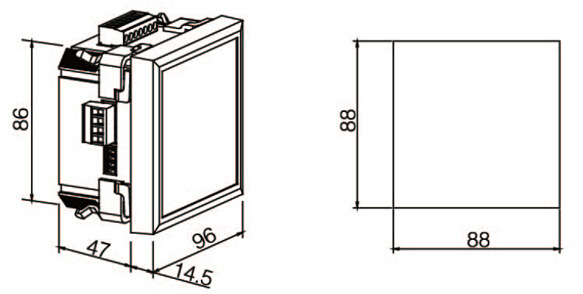

● AMC96多回路監控裝置

● AMC96N多回路監控裝置

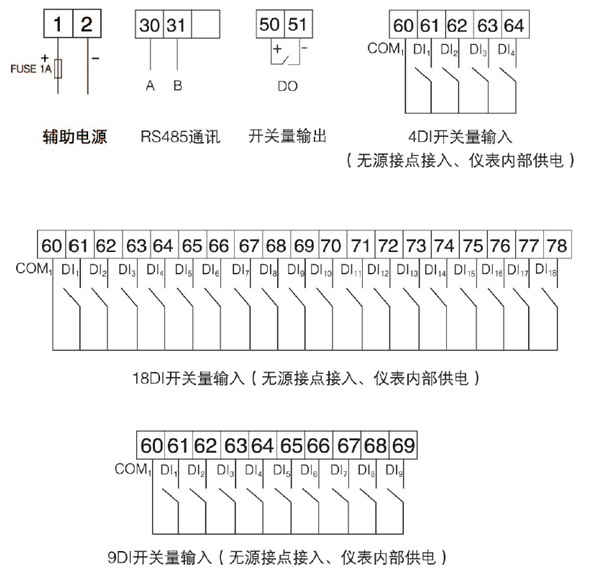

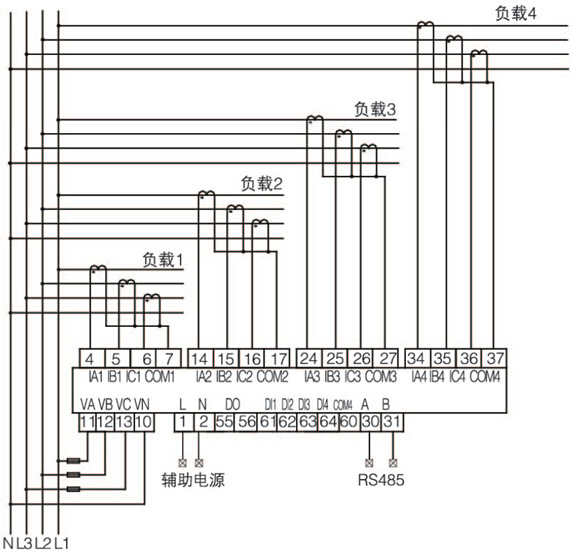

1.6接線端子

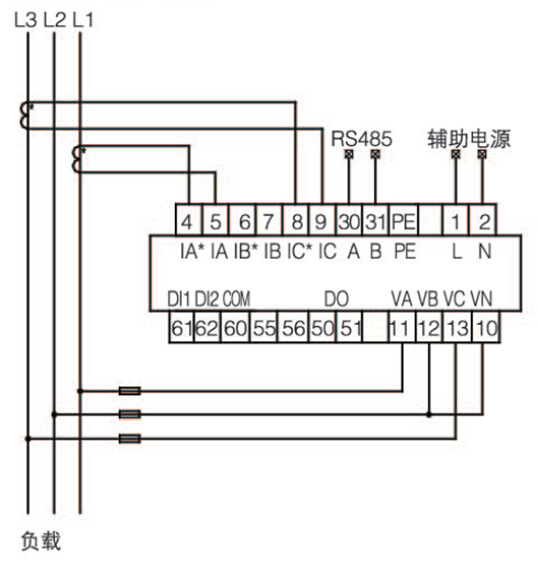

AMC96(N)-3E3(20mA輸入)

AMC96(N)-4E3(20mA輸入)

2 AMC16系列數據中心能耗監測裝置

2.1 概述

    隨著數據中心的迅猛發展，數據中心的能耗問題也越來越突出，有關數據中心的能源管理和供配電設計已經成為熱門問題，可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的方式。要實現數據中心的節能，首先需要對每個用電負載實現的監測，而數據中心負載回路非常的多，傳統的測量儀表無法滿足成本、施工等多方面的要求，因此需要適用于數據中心集中監控要求的多回路監控裝置。

安科瑞公司AMC16系列數據中心能耗監測裝置是一款專門針對于數據中心服務器電源管理設計的測量裝置。該裝置設計小巧，在傳統儀表的體積上實現了監控回路的高度集成。

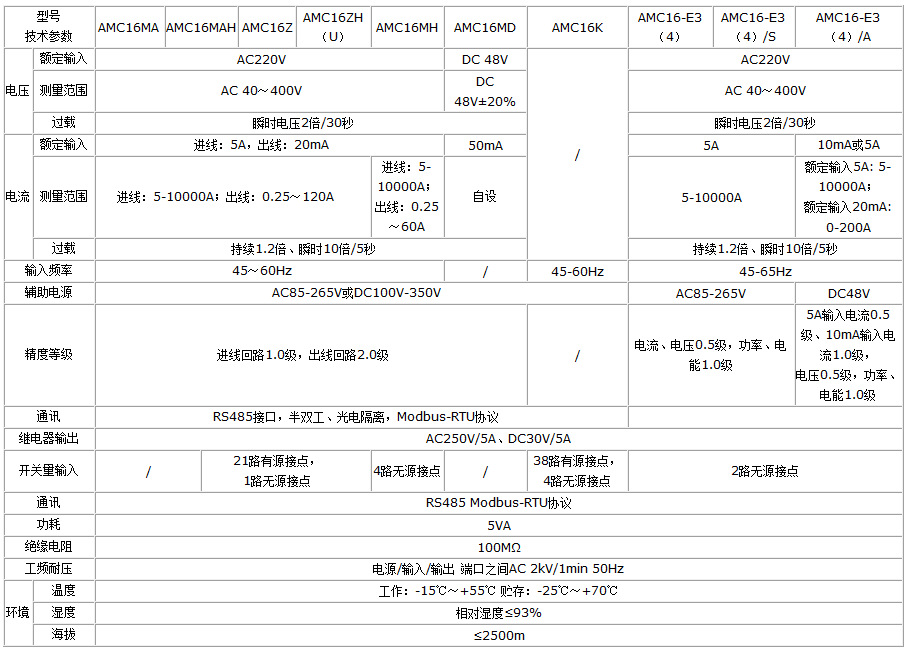

2.2 技術指標

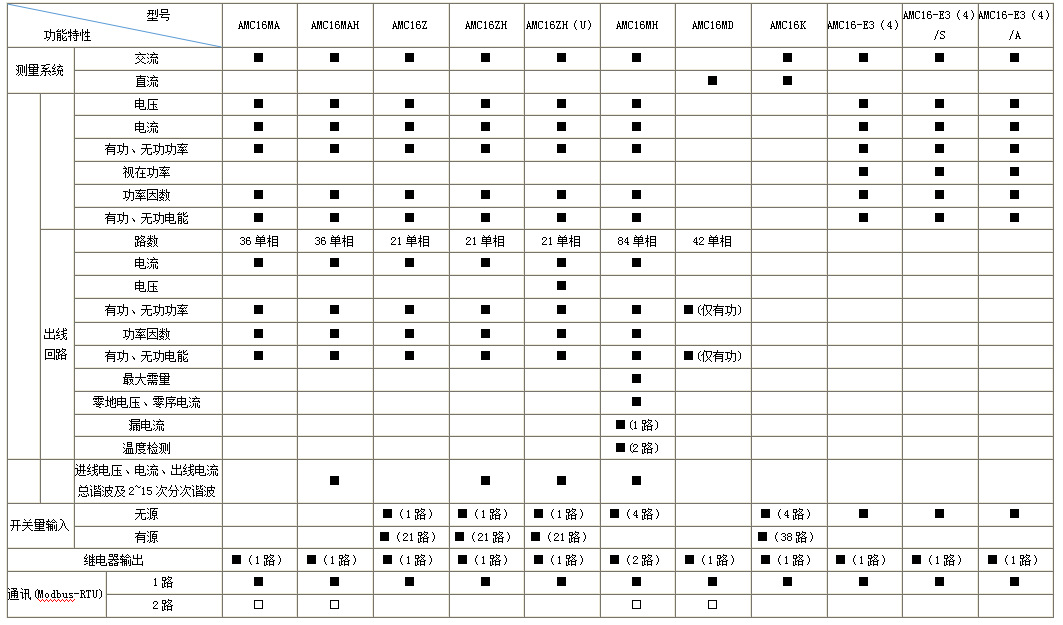

2.3產品規格

注：

1、“■”為標配功能，“□”為選配功能；

2、AMC16-E3（4）/S市電/油機電能分開計量，AMC16-E3（4）/A專設防雷電路，防雷能力5KA，適用于戶外通信基站等場合。

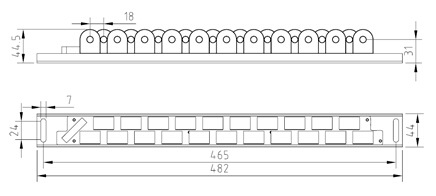

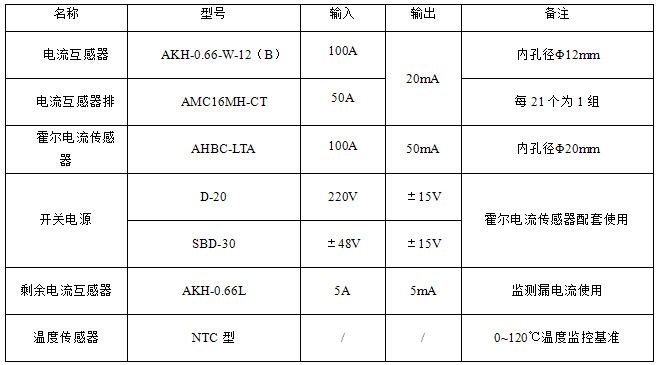

2.4 AMC16附件

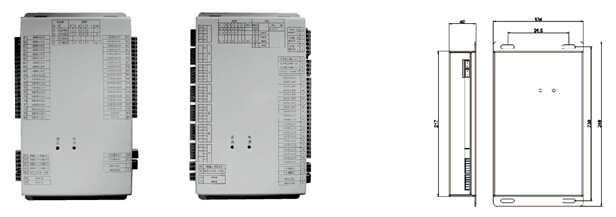

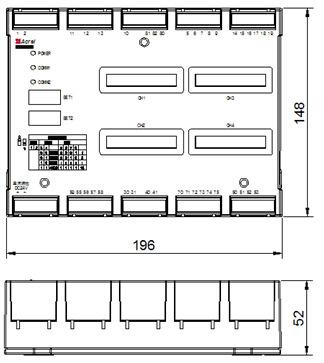

2.5 外形及尺寸（單位：mm）

● AMC16MA/MAH/MD

● AMC16Z/ZH/K

● AMC16MH

● AMC16MH-CT

● AMC16-E3(4)

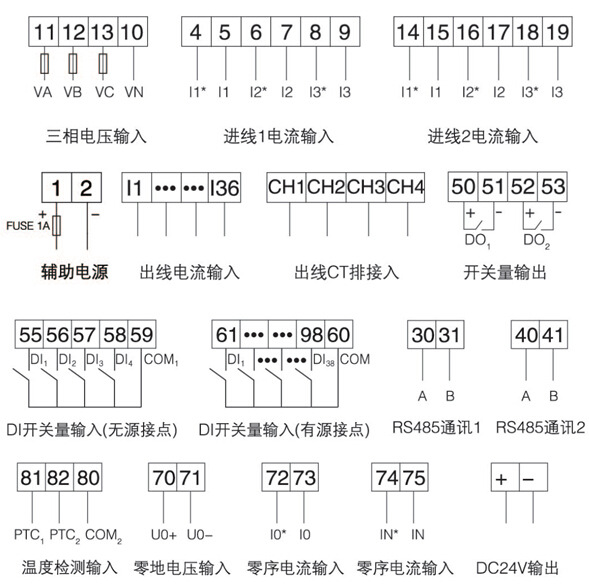

2.6 接線端子

● AMC16-M/Z/K

● AMC16-E4

● AMC16-E3
