惡臭在線監測設備 是專門用于檢測和識別化工生產及周邊環境中惡臭氣體的設備，通過實時監測和評估空氣質量，幫助企業減少環境污染、保障公眾健康，并滿足環保合規要求。以下是該類設備的核心特點與功能：可檢測氨氣(NH?)、硫化氫(H?S)、三甲胺、二硫化碳、甲硫醇、苯乙烯、甲硫醚、二甲等8種特征氣體，同時計算復合惡臭濃度(OU值)，覆蓋國標3大類(S系、N系、VOCs系)氣體。采用陣列式傳感器設計，集成多氣體交叉干擾算法和溫濕度補償算法，確保在高溫、低溫、高濕度等復雜環境下仍能保持穩定工作。
一、功能要求
惡臭在線監測設備 間歇性監測或連續24小時針對污染區域進行環境惡臭監測，標準監測指標可以同時實現GB14554標準中規定的污染物控制種類：臭氣濃度OU值、氨氣、苯乙烯、硫化氫、VOCS、三甲胺、甲硫醚、甲硫醇、二甲、二硫化碳。
二、檢測部分
監測系統由多種傳感器混合陣列組合，傳感器類型應有金屬氧化物傳感器、PID光離子檢測器、電化學傳感器、ETO傳感器。
每支傳感器可以進行單獨插拔，可以進行單獨校準和更換。
現場具備儀器設備校準操作功能，無需拿回實驗室進行校準。
使用多傳感器陣列布設時，應建立符合人工嗅辨方法的工作分析曲線，模擬人的嗅覺系統。
三、顯示控制系統
選用7寸真彩色液晶觸摸屏，可顯示所有實時監測數據，顯示系統工作狀態。
本機可顯示歷史濃度曲線圖，以圖表的形式直接顯示數據變化、組分占比情況，實時數據分析，有助于事件判斷。
內置參數設定，具有傳感器預維護功能，可以及時提醒客戶對傳感器進行維護。
數據記錄至少可達1,000,000條，內置數據庫、可USB數據拷貝。
分析儀可以輕松進行固件升級，可以通過U盤實現固件升級。系統也可以進行遠程一鍵升級、參數配置修改等功能。
四、通信系統

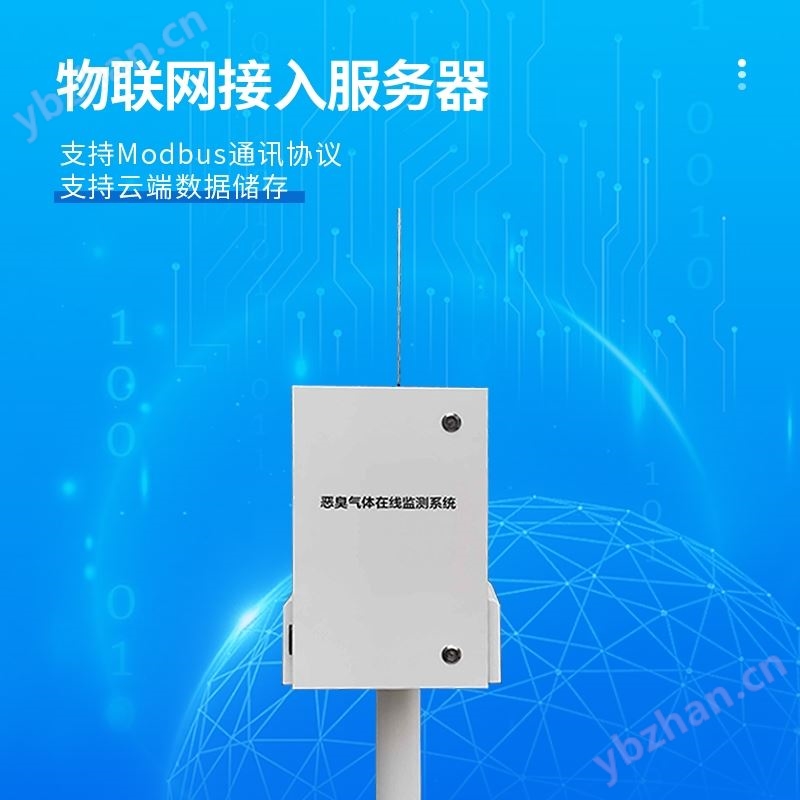

物聯網接入服務器，采用專業的通信SOC處理器，雙核四線程，主頻高達880MHz，標配大容量Flash?；趶?qiáng)大的硬件平臺，可以實現功能豐富的軟件，以滿足多樣化的監測應用。深度定制的JYun操作系統，支持GPRS，RJ45、ZigBee、LoRa、WIFI、NB-IOT等通訊方式。靈活的組網和安全的數據傳輸。主板及元器件均符合工業級標準，支持9~36V寬電壓輸入，環境溫度范圍可達-20~65℃。
支持Modbus通訊協議，可對系統進行設置和通信。數據可通過4G無線、有線485傳輸，可選配通過電腦網頁或手機APP實時查看監測數據。
支持云端數據儲存。并且可以實現多服務器并發傳輸功能，最多可支持直接上傳3個平臺，分析儀支持HJ212-2017網絡協議與數據管理平臺連接。
系統軟件具備數據直傳、數據存儲、統計分析、超標報警、點位編寫等功能。
五、預處理部分
具有昆蟲及大顆粒物過濾、粉塵過濾和水汽過濾，有效過濾樣氣中的油氣、水汽、粉塵等，有效減少監測過程中的干擾，更加快速、高效、準氣路設計，有效解決氣體傳感器間的干擾，保證傳感器在穩態環境下工作。
六、機箱部分
立桿制造工藝：配備避雷針和接地：桿頂部配置避雷針.分段組合方式，方便物流運輸。
機箱整體采用室外塑粉整體噴塑，經180°高溫定塑，涂層外觀質量?jī)?yōu)異，涂層耐腐耐磨能力高出很多。整體外觀穩固、大方、厚重，承重強度大，解決了大風等惡劣天氣時立桿晃動嚴重的問題。防水等級IP53以上，室外環境使用安全。
七、傳感器參數
1、H2S技術參數
| 原理 | 電化學（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10% |
| 重復性 | ≤2% |
| 響應時間 | ≤50S |
| 零點漂移 | ≤±2%F.S |
| 量程漂移 | ≤±3%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
2、NH3 技術參數
| 原理 | 電化學（進口傳感器） |
| 量程 | 0-50PPM |
| 示值誤差 | ≤±10% |
| 重復性 | ≤ 3% |
| 響應時間 | ≤120S |
| 零點漂移 | ≤±2%F.S |
| 量程漂移 | ≤±3%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
3、CH4S 技術參數
| 原理 | 電化學（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤ 3% |
| 響應時間 | ≤120S |
| 零點漂移 | ≤±5%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
4、C2H6S技術參數
| 原理 | 電化學（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤3% |
| 響應時間 | ≤80S |
| 零點漂移 | ≤±5%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
5、C2H6S2 技術參數
| 原理 | 電化學（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤ 3% |
| 響應時間 | ≤120S |
| 零點漂移 | ≤±5%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
6、CS2技術參數
| 原理 | 電化學（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤3% |
| 響應時間 | ≤120S |
| 零點漂移 | ≤±5%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
7、C8H8 技術參數
| 原理 | PID（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤ 3% |
| 響應時間 | ≤20S |
| 零點漂移 | ≤±5%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
8、C3H9N技術參數
| 原理 | 電化學（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤3% |
| 響應時間 | ≤120S |
| 零點漂移 | ≤±5%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
9、OU 技術參數
| 原理 | MOS（進口傳感器） |
| 量程 | 0-1000%OU |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤ 3% |
| 響應時間 | ≤ 20S |
| 零點漂移 | ≤±3%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
10、顆粒物參數（選配）
| 原理 | 激光散射/ 粉塵儀（帶切割器） |
| 量程 | 0-30mg/m3/0-2000mg/m3 |
11、VOC技術參數（選配）
| 原理 | PID（進口傳感器） |
| 量程 | 0-20PPM |
| 示值誤差 | ≤±10%F.S |
| 重復性 | ≤3% |
| 響應時間 | ≤20S |
| 零點漂移 | ≤±5%F.S |
| 量程漂移 | ≤±5%F.S |
| 溫度 | -20℃~ +55℃ |
| 電源 | DC 12V±20% |
| 功耗 | < 1W |
