用于電磁振動臺和液壓振動臺的振動控制，可以完成正弦、隨機、沖擊、路譜在線等多種振動控制，可以滿足國標（GB）、標（GJB）、國家計量檢定規程（JJG）等，可以和國內、國外多種振動臺實現兼容。
VIB8 振動控制器
VIB8振動控制系統，使用美國TI公司24位AD芯片、雙核浮點DSP信號處理器、DA通信元器件等組成，用于電磁振動臺和液壓振動臺的振動控制，可以完成正弦、隨機、沖擊、路譜在線等多種振動控制，可以滿足國標（GB）、標（GJB）、國家計量檢定規程（JJG）等，可以和國內、國外多種振動臺實現兼容。
產品特點：
美國TI公司32位浮點雙核DSP，24位AD和DA，采樣頻率102.4KHz
兩個通道：含1個傳感器輸入通道（IEPE、電壓可選），1個DA輸出通道
電壓輸入范圍±10V，動態范圍110dB
12800譜線數，40000Hz分析頻率
USB3.0接口，通信穩定快速
全功能振動軟件模塊，支持12種振動控制模式
鋁合金機箱，結構緊湊便攜
支持WinXPWin7Win8Win10Win11 32位及64位操作系統
正弦定頻試驗（閉環控制，設定頻率，設定振動加速度值，設定振動時間）
正弦掃頻試驗（閉環控制，設定多個掃頻區間，掃頻幅值或者幅值變化斜率，掃頻時間，掃頻方向，掃頻循環次數）
隨機試驗（閉環控制，設定功率譜目標曲線圖、設定振動時間，具有警告、報警停機兩種功能）

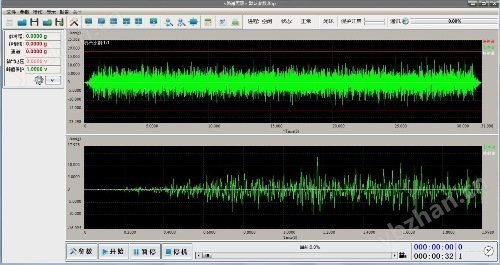

時域路譜再現（閉環控制，模擬任意實測波形，本圖為地鐵經過時的地面振動波形再現）
振動控制系統整體構成：
振動控制模式：
VIB8 控制系統歸功多種全功能的控制模塊，能夠模擬各類軍標、航空、航天、船舶、汽車、電子、醫藥、運輸、民品等產品振動測試所需要的控制模式。
1、Swept Sine | 掃描正弦 | 8、RnS | 隨機加正弦 |
2、Fix Sine | 定頻正弦 | 9、RRS | 隨機加隨機加正弦 |
3、Ran | 隨機振動 | 10、TTH | 瞬態沖擊、任意波形沖擊 |
4、Shock | 沖擊 | 11、LTH | 時域路譜再現、路譜仿真 |
5、RSTD | 共振搜索和駐留 | 12、Fast Shock | 快速沖擊 |
6、SRS | 沖擊響應譜 | 13、Sensor Calibrate | 傳感器校準 |
7、RnR | 隨機加隨機 |
Swept Sine（掃描正弦）
正弦掃頻振動如旋轉機械振動為確定性振動，VIB8振動控制系統輸出按規定振動量級、在規定頻率范圍內，以某種規律連續改變頻率的連續正弦激勵信號，以考核試件在某頻率段內的抗振能力和耐振強度。
Fix Sine（定頻正弦）
不同于掃描正弦,定頻正弦輸出信號頻率固定, 所以顯示方式不同于掃描正弦，掃描正弦X軸坐標為頻率，只能顯示當前頻率點當前幅值，定頻率正弦X軸坐標為時間，用戶可以看到整個試驗過程中的振動幅值。
Ran（隨機振動）
隨機振動是一種非確定性振動，如運輸振動，VIB8振動控制系統在振動臺面上實現符合規定帶寬的加速度功率密度譜,且時域波形滿足高斯分布的隨機振動。
Shock（經典沖擊）
沖擊振動是一種確定性非周期的瞬態振動，如飛機著落、發射時的瞬間振動，VIB8系統在振動臺面上復現預先設定的滿足一定加速度峰值、脈寬和譜形的沖擊波形。
RSTD（共振搜索與駐留）
通過對試件施加掃頻振動，通過響應與激勵幅值比和Q值搜索判斷試件共振點；駐留則通過輸出頻率為共振點頻率的激勵信號來測試試件的疲勞特性。共振駐留試驗可提供試件結構完整性等方面的信息。
SRS（沖擊響應譜）
將沖擊運動施加于一系列線性、不同固有頻率的單自由度質量系統，將各單自由度系統響應值作為Y軸，對應單自由度系統固有頻率作為X軸而繪制的曲線，稱作沖擊響應譜。沖擊響應譜能較好的反映試件的損傷勢，如爆炸分離沖擊。
RnR（隨機加隨機）
隨機加隨機振動是在寬帶隨機譜上迭加單個或多個規定帶寬和PSD值的隨機窄帶，其窄帶可按一定的規律在一定的頻帶上移動，如履帶車運輸振動。
RnS（隨機加正弦）
隨機加正弦振動是在寬帶隨機譜上迭加單個或多個規定頻率，幅值的正弦信號，其疊加正弦可按一定的規律在一定的頻帶上移動，如直升飛機運輸振動。
RRS（隨機加隨機加正弦）
隨機加正弦振動是在寬帶隨機譜上迭加單個或多個規定頻率，幅值的正弦信號，其疊加正弦可按一定的規律在一定的頻帶上移動，如直升飛機運輸振動。
隨機加隨機振動是在寬帶隨機譜上迭加單個或多個規定帶寬和PSD值的隨機窄帶，其窄帶可按一定的規律在一定的頻帶上移動，如履帶車運輸振動。
隨機加隨機加正弦振動是在寬帶隨機譜上同步迭加單個或多個規定頻率，幅值的隨機和正弦信號,模擬更復雜的振動環境。
TTH（瞬態沖擊、任意波形沖擊）
任意波形沖擊是在振動臺系統上復現實測的瞬態沖擊波形，如地震波、車門撞擊和跌落沖擊等，不同于沖擊模塊的半正弦、三角波，任意波形沖擊波形一般較不規范。
VIB8系統提供從瞬間沖擊波形錄制、波形編輯、再到振動臺上復現的整個功能。
LTH（時域再現、路譜仿真）
路譜仿真是在振動臺系統上復現道路行駛過程中真實采集的振動波形,在試驗室再現試件在真實運輸環境中所承受的振動。
VIB8系統提供從道路上振動波形采集記錄、波形編輯、再到振動臺面上復現的整個功能。
Fast Shock（快速沖擊）
快速沖擊不同于經典沖擊模塊,經典沖擊每分鐘沖擊通常在30~60次左右,對沖擊間隔要求不高。但快速沖擊要求每分鐘大于400次以上的沖擊,如模擬射擊時的沖擊試驗等，要求較短的時間間隔。VIB8系統提供補償半正弦、三角波、梯形波的快速沖擊功能。
