醫用測試信號發生器系統出現絕緣故障可定位產品概述：
ASG150 測試信號發生器用于產生特定的測試信號。當被監測的 IT 系統出現絕緣故障時，能及時啟動并產生故障定位信號注入系統中，配合絕緣故障定位儀 AIL150-4/8實現絕緣故障定位。
ASG150 測試信號發生器采用 CAN 總線技術與其它設備進行數據交互；除了絕緣故障定位功能，還具有 L1，L2 斷線檢測功能，并可通過發光二級管指示。
醫用測試信號發生器系統出現絕緣故障可定位產品型號規格：

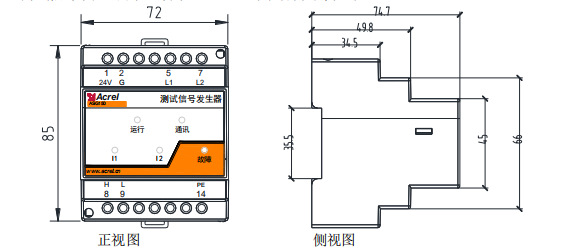

測試信號發生器的型號為 ASG150，其外形尺寸如下：

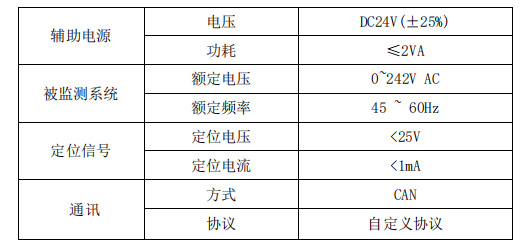

醫用測試信號發生器系統出現絕緣故障可定位產品技術參數：
醫用測試信號發生器系統出現絕緣故障可定位產品端子接線：
（注：如與儀表殼體上接線圖不一致，以儀表殼體上接線圖為準）
醫用測試信號發生器系統出現絕緣故障可定位產品注意事項：
1）確保輔助電源端子接線正確，正負極無誤。
2）確保 ASG150 的 L1、L2 端子與 IT 系統（即隔離變壓器的二次側）的兩根線可靠連接。
3）確保 ASG150 的 H、L 端子與 AIM-M200、AIL150-4/8 的 H、L 端子以手拉手的方式可
靠連接，且正反無誤。
6. 故障類型
1)電源故障
故障表現：上電后儀表不亮
故障排除：24V 工作電源沒有接好，檢查 24、G 端子接線，確保接線正確牢靠。
2）接線故障
故障表現：故障指示燈亮紅色
故障排除：檢查 L1、L2 端子與隔離變壓器二次側接線，確保接線正確牢靠，正常指示
燈應為綠色。
